Markierwerkzeug
passend für 20 mm Spannzangen und Weldonaufnahmen (bei Funktionkontrolle nur Weldonaufnahme)

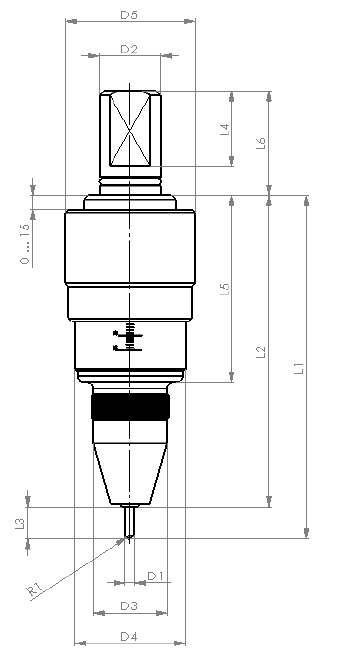

Maßtabelle
Bestell-Nr. | D1 [mm] |
D2 [mm] |
D3 [mm] |
D4 [mm] |
D5 [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
L4 [mm] |
L5 [mm] |
L6 [mm] |
Gewicht [g] |
AMW-M20 | 3 | 20 | 24 | 36 | 42 | 119 | 108 | 11 | 26 | 65 | 36 | 263 |
Anwendungen
Dieses Werkzeug eignet sich besonders für die Kennzeichnung verschiedenster Werkstoffe wie Aluminium, Titan, Stahl, Bronze, Kupfer, Messing, Kunststoffe usw.
Werkstückunebenheiten von bis zu 6 mm werden kompensiert.
- mit exzentrischer Nadel:
Eine Aussenkühlung während des Kennzeichnens wird empfohlen.
Die Kennzeichnungsgeschwindigkeit, sowie die dabei verwendete Spindeldrehzahl darf Ihren individuellen Wünschen und Anforderungen an die Kennzeichnung angepasst werden. Wählen Sie zwischen 3 Kennzeichnungsnadeln: 0,1 mm / 0,2 mm / 0,3 mm Exzentrizität.Generell gilt: Je höher die Exzentrizität und je höher die Spindeldrehzahl (bzw. je geringer der Vorschub) gewählt wird, desto tiefer wird die Kennzeichnung.
Als Faustformel für ein sauberes Schriftbild gilt:
Vorschub (mm/min) x 10 = Spindeldrehzahl (U/min) - mit zentrischer Nadel:
Eine Aussenkühlung während des Kennzeichnens ist nicht erforderlich. Die maximale Kennzeichnungsgeschwindigkeit: Annähernd maximaler Vorschub.Wählen Sie zwischen 2 Kennzeichnungsnadeln: 0,5 mm / 1 mm Radius an der Nadelspitze (R1).
- Die Nadel M20N-90R10 Ex00 ist optimal geeignet für die Kennzeichnung mit großer Schrift (Schriftgröße ab 5 mm lesbar) und breiter Linienstärke auf Oberflächen mit einer Härte von bis zu 50 HRC.
- Die Nadel MLN-90R05 Ex00 ist optimal geeignet für die Kennzeichnung mit kleiner Schrift (Schriftgröße ab 2,5 mm lesbar) und mittlerer, jedoch tieferer Linienstärke auf Oberflächen mit einer Härte von bis zu 55 HRC.
Kennzeichnungsnadeln sind nicht im Lieferumfang enthalten.
Merkmale
Der MarkingStar M20 besitzt hochwertige Führungen und eine robuste Spezialnadel. Die Einstellung erfolgt stufenlos über eine Rändelmutter und ist über eine Skala von 0-15 bestimmbar. Aufgrund der Einstellbarkeit über die Rändelmutter ist das Werkzeug optimal für kleine und mittlere Losgrößen geeignet. Das Werkzeug wird vorzugsweise in 20 mm Spannzangen oder Weldonaufnahmen aufgenommen.
Bei Verwendung der Funktionskontrolle ist die Aufnahme in Weldon zwingend erforderlich.
Vorteile
- blitzschneller Nadelwechsel: Die Markiernadel wird mittels einer Zange herausgezogen und gewechselt. Auch bei einer verschlissenen oder abgebrochenen Nadel ist dies ein Vorteil.
- tiefe Kennzeichnung durch exzentrische Nadel: Mit dem MarkingStar haben Sie die Möglichkeit, zwischen dem herkömmlichen Rollieren und dem Verfahren Rundkneten zu wählen. Beim Rundkneten wird das Matrial verdichtet, aber auch zur Seite verdrängt, und durch Drehung der Kennzeichnungsnadel "geknetet". Hierfür wird eine exzentrisch geschliffene Nadel verwendet, die in Kombination mit Spindeldrehung eine wesentlich tiefere und deutlichere Markierung erzeugt, als beim herkömmlichen Rollieren.
- Funktionskontrolle für den Einsatz in der Automatisierung: Durch eine integrierte Funktionkontrolle ist der MarkingStar auch für den Einsatz in der Automatisierung gerüstet. Die Abfrage erfolgt über eine pneumatische Staudruckabfrage. Hierzu benötigt die Werkzeugmaschine innere Kühlmittelzufuhr (IKZ) und einen freien, quittierbaren M-Befehl.
- höchste Flexibilität durch blitzschnellen Wechsel zwischen verschiedenen Nadelausführungen
- extrem hohe Verschleißfestigkeit
- geeignet für die Kennzeichnung verschiedenster Werkstoffe
- komfortable Einstellung über eine Rändelmutter (auch in eingespanntem Zustand möglich)
